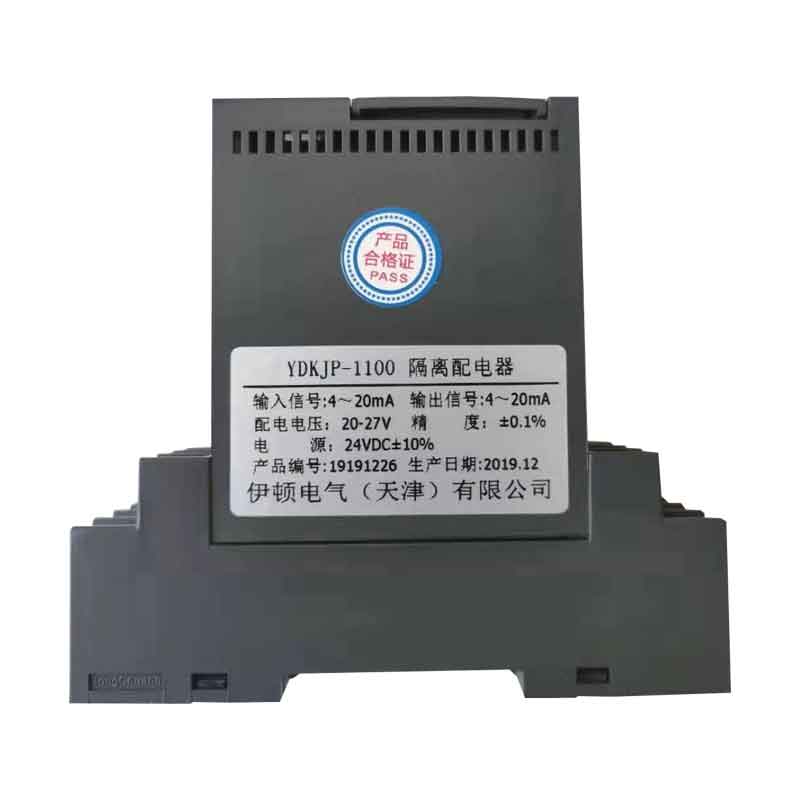

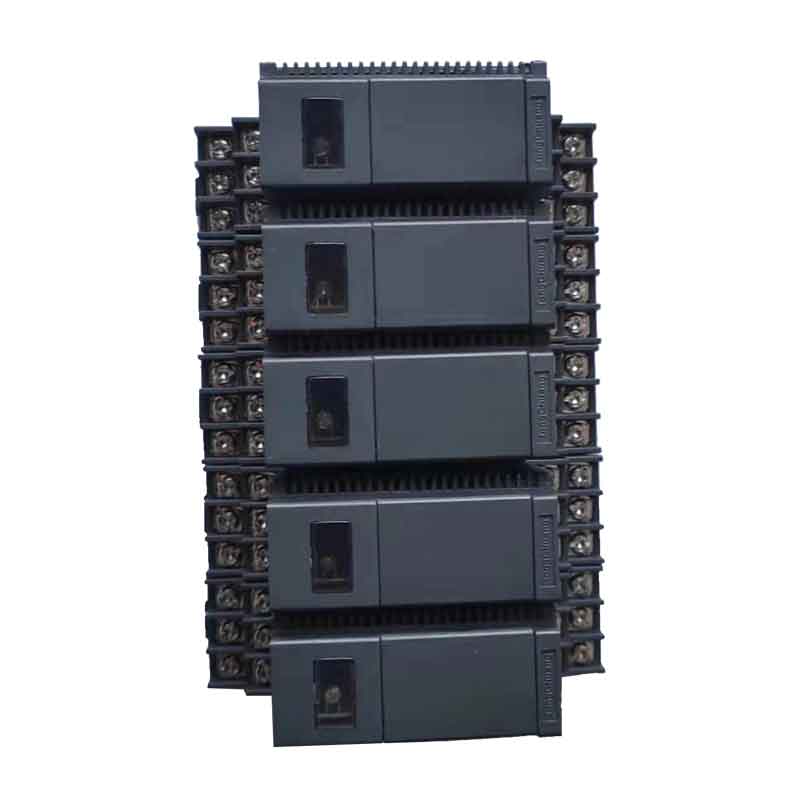

YDKJP-1□00隔离配电器

使用手册

■ 概述

YDKJP型隔离配电器可为两线制变送器提供隔离的24V电源，同时将变送器输出的4～20mA信号隔离转换成标准的4～20mA或1～5V信号。其输入／输出／电源之间，以及各输入、输出通道之间均相互隔离，以提高系统抗干扰的能力。1入1出、1入2出型可分别输出1组或2组相互间隔离的信号。它还可与现场总线型变送器及编程器配合使用，完成信号转换及通讯功能。

■ 主要技术指标

●输入信号：4～20mA

●输出信号：4～20mA或1～5V(订货时指定）

●配电电压：20V～25V

●基本误差：±0.1％～±0.2％

●负载电阻：0～260Ω（其它须订货时说明）

●绝缘电阻：输入／输出／电源≥100MΩ

●绝缘强度：输入／输出／电源≥500V／1分钟

●电    源：24V_DC±10％

●外形尺寸：27×98×90（mm）

■ 型号规格

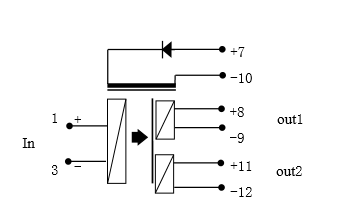

■ 原理框图

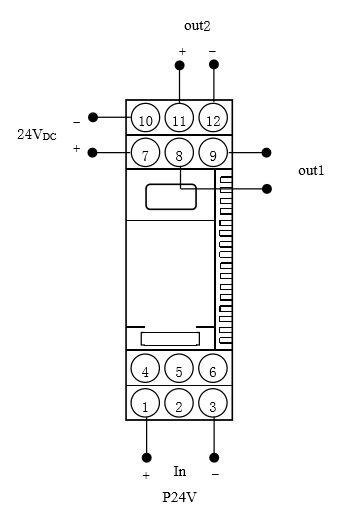

■ 线端子图

■ 调校

当仪表进厂或使用一段时间后需要校验时，请按如下步骤进行校验：

1、按照接线端子图正确接线后，接通信号和24VDC电源，通电几分钟后就可以调校了。

2、在输入端1，3脚间加入零点信号（4mA），检测输出1对应的8，9脚间的输出信号是否符合要求，如果输出误差过大请打开仪表顶部的翻盖调整仪表顶部的电位器“ZERO1”使输出值为对应的零点值。

3、在输入端1，3脚间加入满度信号（20mA），检测输出1对应的8，9脚间的输出信号是否符合要求， 如果输出误差过大请调整电位器“SPAN1”使输出值为对应的满度值。

4、选取零点、任意中间值、满度进行校验，如果输出值超出0.1％的精度要求，请重复2、3步骤。直到输出满足要求。输入／输出信号为20mA时，输入端①、3的配电电压≥20V。

 5、11、12脚对应的“out2”为仪表的二通道输出，二通道调试同一通道。

6、“SPAN2” 为2通道量程；“ZERO2”为2通道零点，调试方法同一通道。

■注意事项

1、如果用户没有指定时，仪表出厂为电流输出。

2、本仪表为精密仪表，使用前请仔细阅读使用手册。

3、本仪表安装导轨为TS35。
