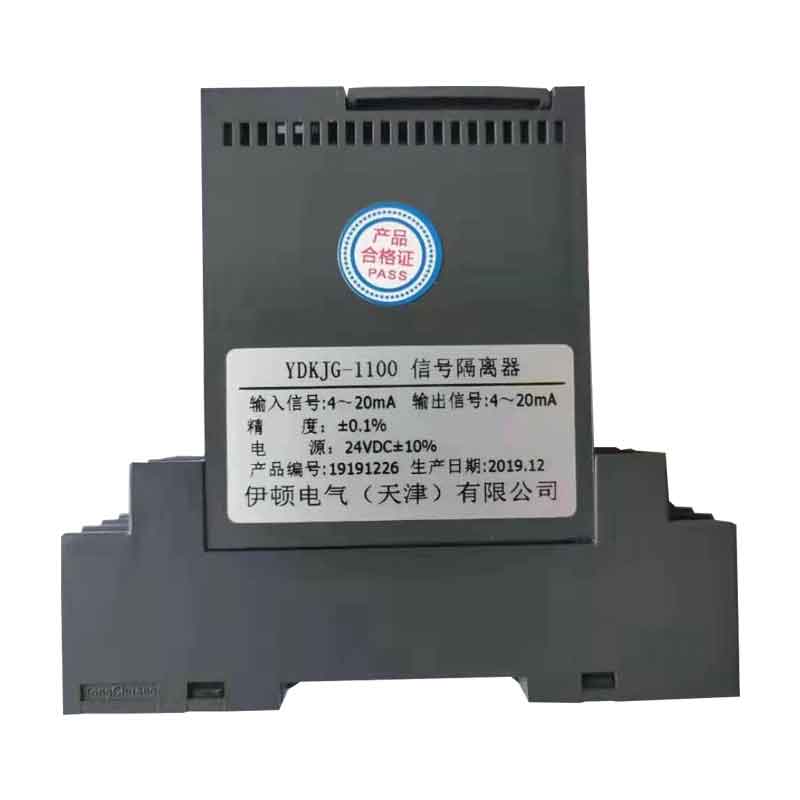

YDKJG-1□00 直流信号隔离器

使用手册

■  概述

YDKJG型直流信号隔离器可将输入的4～20mA或1～5V信号隔离转换成标准的4～20mA或1～5V信号。其输入／输出／电源之间相互隔离，以提高系统抗干扰的能力。1入2出型可分别输出2组相互间隔离的信号。

• 主要技术指标

  ●输入信号：4～20mA或1～5V(订货时说明)

  ●输出信号：4～20mA或1～5V(订货时说明)

  ●基本误差：±0.1％～±0.2％

  ●负载电阻：0～300Ω（其它须订货时说明）

  ●绝缘电阻：输入／输出／电源≥100MΩ

  ●绝缘强度：输入／输出／电源≥500V／1分钟

  ●电    源：24V_DC±10％

  ●外形尺寸：27×98×90（mm）

• 型号规格

■  原理框图

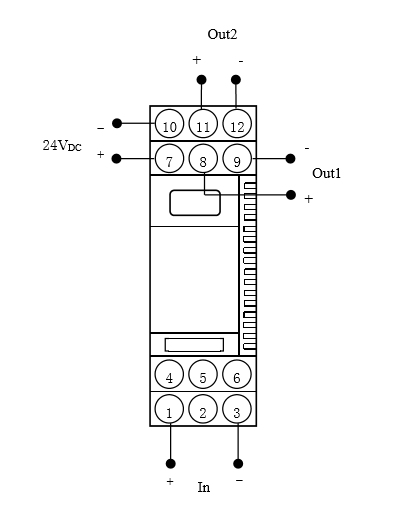

 ■  线端子图

‍

■  调校  当仪表进厂或使用一段时间后需要校验时，请按如下步骤进行校验：

1、按照接线端子图正确接线后，接通信号和24VDC电源，通电几分钟后就可以调校了。

2、在输入端1，3脚间加入零点信号（4mA），检测输出1对应的8，9脚间的输出信号是否符合要求，如果输出误差过大请打开仪表顶部的翻盖调整仪表顶部的电位器“ZERO1”使输出值为对应的零点值。

3、在输入端1，3脚间加入满度信号（20mA），检测输出1对应的8，9脚间的输出信号是否符合要求， 如果输出误差过大请调整电位器“SPAN1”使输出值为对应的满度值。

4、选取零点、任意中间值、满度进行校验，如果输出值超出0.1％的精度要求，请重复2、3步骤。直到输出满足要求。

5、11、12脚对应的“out2”为仪表的二通道输出，“SPAN2” 为2通道量程；“ZERO2”为2通道零点，调试方法同一通道。

■ 注意事项

1、如果用户没有指定时，仪表出厂为电流输出。

2、本仪表为精密仪表，使用前请仔细阅读使用手册。

3、本仪表安装导轨为TS35。
