保护电路连续性的设计要求
时间:2019/5/22 20:02:25

低压成套开关设备应设置良好的保护电路,即柜门、柜体、抽屉等非载流回路的所有金属部件均应接地,而且要使保护电路是连续的。

低压成套开关设备应通过直接的相互有效连接,或通过由保护导体完成的相互有效连接以确保保护电路的连续性。对确定保护导体的截面积,应考虑与保护器件动作值配合,在保护器件动作电流和时间范围内,不会损坏保护导体或破坏它的连续性,其具体要求如下:

1)当设备中的一个部件从外壳中取出时,设备其余部分的保护电路不应当被切断。

2)如果抽出式部件配备有金属支撑表面,而且它们对支撑表面上施加压力足够大,则认为这些支撑面能充分保证保护电路的连续性,从连接位置到分离位置,抽出式部件的保护电路应一直保持其有效性。

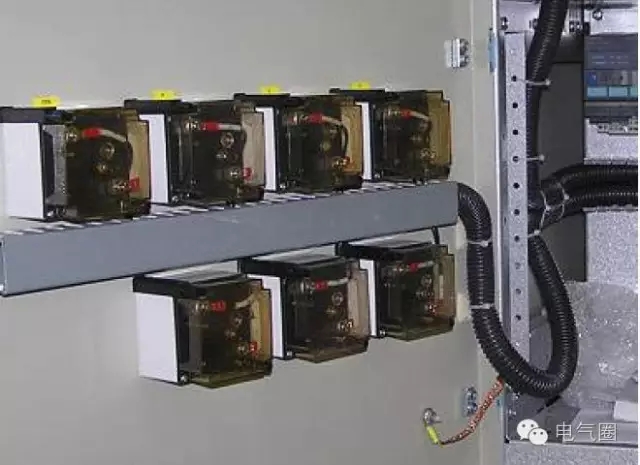

3)在盖板、门、遮板和类似部件上面,如果没有安装电气设备,通常的金属螺钉连接和金属铰链连接则被认为足以能够保证电的连续性。如果在其上装有电压值超过限值的电器时,应采用保护导体将这些部件和保护电路连接,此保护导体的截面积取决于所属电器电源引线截面积的最大值。为此目的而设计的等效电气连接方式(如滑动触头、防腐蚀铰链)也认为是满足要求。

4)设备中保护电路所有部件的设计应使它们足以能够承受设备在安装场地可能遇到的最大热应力和电动应力。

GCS型抽出式开关柜为组装式,已将电器元件安装在镀锌框架上,框架与有模数孔的镀锌骨架连接,具有持久的导电能力。安装框架与柜体骨架全为镀锌件,故具有很好的接地保护性能。

对于高低压开关柜的活动部件,如柜门、仪表门、抽屉结构部件以及高压开关柜的小车等,必须设立保护电路连续装置,与保护接地母线连接,保证保护电路的连续性。
